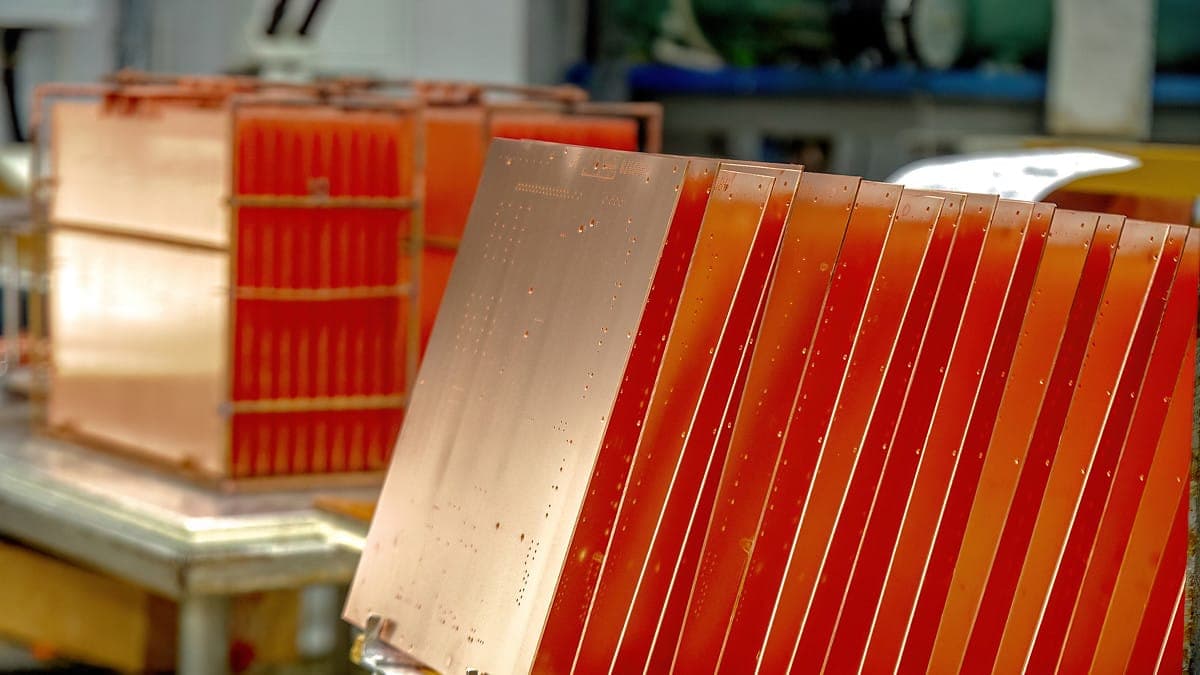

FR-4: материал, который у всех на слуху, но мало кто в него всматривался

Значимый прорыв формирует отрасль ИИ: Konstantin_konstruct 39 минут назад FR-4: материал, который у всех на слуху, но мало кто в него всматривался 9 мин 1. 1K Блог компании ЭЛЕКТРОконнект Электроника для начинающих Производство и разработка электроники * Дизайн Схемотехника * Обзор Когда речь заходит о печатных платах, FR-4 упоминают чуть ли не в каждом втором разговоре. Это стандарт, основа, база, с которой начинается почти любая электроника.

Но за привычным названием скрывается гораздо больше, чем просто "стеклотекстолит". И если копнуть чуть глубже, оказывается, что FR-4 - это целая вселенная материалов со своими нюансами, подводными камнями и неочевидными особенностями. Как всё начиналось: от фенола до стеклотканиЧтобы понять, почему FR-4 стал тем, чем он стал, полезно заглянуть в историю.

Технические детали

В самых первых печатных платах, которые появились в 1940-х годах, использовался совсем другой материал - фенольный ламинат, известный как FR-2. Это была бумага, пропитанная фенольной смолой. Материал дешёвый, технологичный, но у него было два серьёзных недостатка: он легко воспламенялся и плохо держал размеры при нагреве.

Для военной и авиационной электроники, которая активно развивалась в те годы, это было неприемлемо. Параллельно с фенольными материалами шла разработка эпоксидных смол, которые обладали гораздо лучшей термостойкостью и адгезией. В 1950-х годах начали появляться первые композиты на основе стеклоткани и эпоксидки.

Они были дороже, но значительно прочнее и стабильнее. К 1960-м годам американская ассоциация производителей электрооборудования NEMA стандартизировала целый ряд материалов для электротехнических применений. Тогда и появилась классификация FR - Flame Retardant, то есть "трудновоспламеняемый".

Отраслевые последствия

Под четвёртым номером как раз закрепился стеклотекстолит на эпоксидной связке. Он сочетал в себе механическую прочность стеклоткани, термостойкость эпоксидной смолы и приемлемую цену. С тех пор прошло больше полувека.

За эти десятилетия FR-4 многократно совершенствовался: менялась химия, улучшалась чистота сырья, снижалась вариабельность продукта. Но базовый принцип остался тем же. И сегодня FR-4 - это целая категория материалов, объединённых общими требованиями, а не один конкретный продукт.

Что такое FR-4 на самом деле? Если говорить максимально просто, FR-4 - это диэлектрик, то есть та часть печатной платы, которая не проводит ток. Делают его из стекловолокна, пропитанного эпоксидной смолой.
