Интеграция Lon в Simple Scada

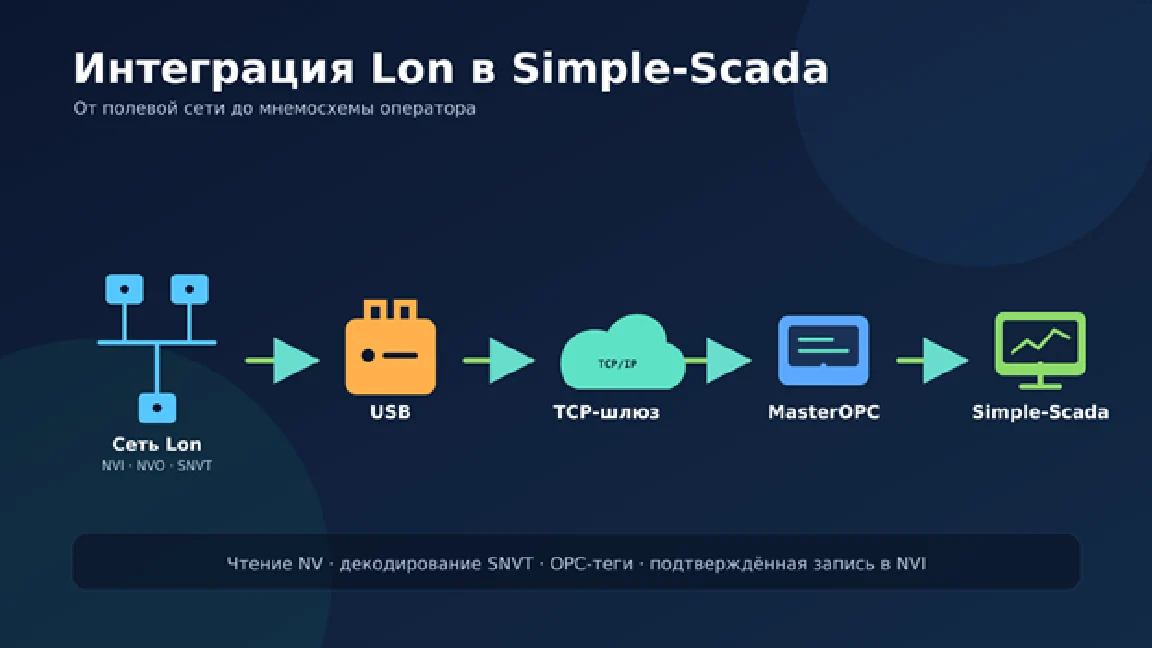

В сфере искусственного интеллекта произошло заметное событие. kesvesna 39 минут назад Интеграция Lon в Simple Scada Средний 5 мин 1. 6K SCADA * Обзор Практическая схема подключения действующей Lon-сети к современной SCADA без замены контроллеров. Схема Lon → USB → TCP-шлюз → MasterOPC → Simple-ScadaАрхитектура решения: Lon → USB → TCP → MasterOPC → Simple-ScadaСтарые системы автоматизации зданий часто переживают несколько поколений верхнего уровня.

Контроллеры продолжают управлять вентиляцией, холодильными машинами и тепловыми пунктами, но родная диспетчеризация уже не отвечает современным требованиям. Менять исправную сеть дорого, поэтому логичнее сохранить Lon, а заменить только путь от сети до SCADA. В этой статье разберу решение, которое использовал на действующем объекте: Lon-интерфейс подключён по USB, работа с ним вынесена в отдельный TCP-шлюз, MasterOPC превращает ответы в обычные OPC-теги, а Simple-Scada отображает значения и отправляет команды записи.

Технические детали

Задача: сохранить уровень Lon и заменить диспетчеризациюНа объекте уже работала Lon-сеть с 24 контроллерами. Требовалось не вмешиваться в логику полевых устройств и не перекладывать шину, но вывести данные в Simple-Scada вместо Tac Vista. Практический набор требований получился таким:1.

циклически читать NVI и NVO разных контроллеров;2. преобразовывать двоичные значения SNVT в инженерные единицы;3. передавать в OPC не только значение, но и качество связи;4.

строить мнемосхемы, архивы и тренды в Simple-Scada;5. записывать во входные переменные NVI;6. подтверждать результат записи, а не только факт отправки пакета;7.

Отраслевые последствия

вести журнал, по которому можно отличить ошибку адресации от тайм-аута или неверного формата данных. Низкоуровневую работу с Lon я вынес в отдельный сервис, а MasterOPC оставил ролью понятного для SCADA преобразователя: запросить данные по TCP, разобрать результат, обновить теги и обработать команду записи. Архитектура решенияОбмен проходит через пять уровней:Сеть Lon.

Существующие контроллеры и их сетевые переменные NVI/NVO. Физическое подключение компьютера к Lon-сети через Lon Usb адаптер. Принимает запросы, выполняет операции через USB-интерфейс и возвращает данные вместе с диагностикой.

Журнал TCP шлюзаMasterOPC. Циклически опрашивает переменные, декодирует SNVT и публикует результат как OPC-теги. Запись идёт в обратном направлении.
