Используем старый Mikrotik как сигнализацию

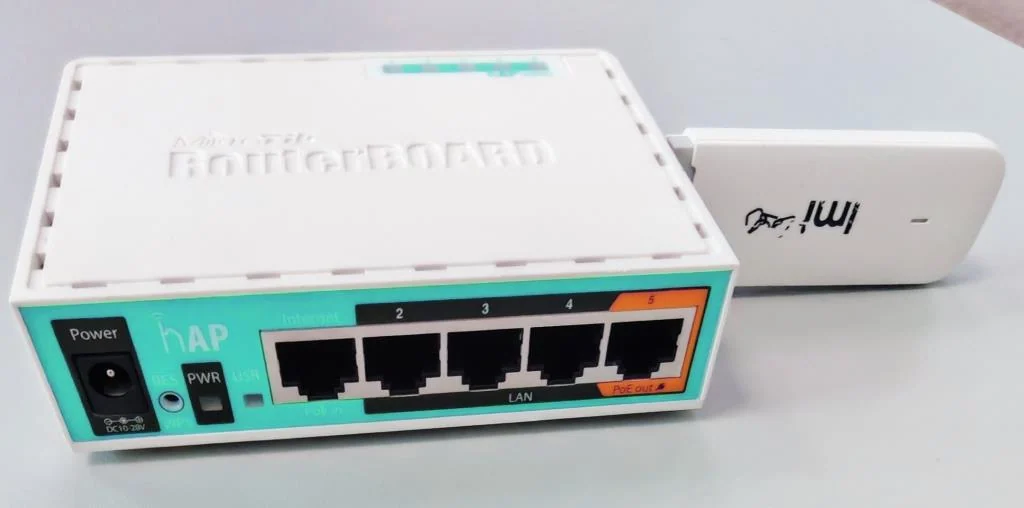

Вот важная новость с фронта ИИ: Small69 38 минут назад Используем старый Mikrotik как сигнализацию Средний 7 мин 954 DIY или Сделай сам Старое железо Умный дом Туториал Из песочницы В качестве введенияКоммуникационное оборудование достаточно быстро устаревает. Еще совсем недавно Mikrotik hAP RB951Ui-2nD был вполне приличным роутером, но по сегодняшним меркам 100м порты, однодиапозонный Wi-Fi, и заслуженный процессор Qualcomm Atheros QCA9531 - слабовато даже для дачи. Но устройство собрано добротно (спасибо ребятам из Риги за хорошее качество), отлично работает с Router OS 7, имеет USB порт и PoE - жалко от него избавляться.

Пришла в голову идея – с минимальными доработками использовать его в качестве основного блока сигнализации на удаленном объекте. Минимально необходимые компоненты и оборудование:1. Любой роутер Mikrotik с блоком питания.

Технические детали

У меня - hAP RB951Ui-2nD2. Если на объекте нет интернета, используем USB модем, у меня оказался не нужный – Huawei E3372h-153 с симкой МТС. Какой-нибудь извещатель – так эти устройства называются у охранников.

Это может быть ИК датчик присутствия, разбития стекла, или просто геркон на дверь. Извещатели должны быть с «сухими контактами». Для тех, кто не в курсе это просто нормально разомкнутые контакты реле не связанные по питанию с датчиком.

Дополнительные компоненты – по желанию. У меня HiWatch IPC-T020(C) – самая простая. Можно прицепить несколько по проводу и(или) Wi-Fi по необходимости.

Отраслевые последствия

Я использовал батарею из четырех литий-железо-фосфатных (LiFePO4) аккумуляторов (контроллер заряда Lisolec 4S BMS LiFePO4 12V) + дополнительный БП на 14 вольт для зарядки батареи и питания камеры. Как это работаетКак известно стандартный 10/100м Ethernet порт использует четыре сигнальные линии: Tx+(б/оранж), Tx-(оранж), Rx+(б/зел), Rx-(зел). При стандартном подключении к порту сетевой платы (например) линии TX соединяются с линиями RX и линк поднимается.

Уберем сетевую плату. Соединим напрямую в патче Rx с Tx. Порт поднимется, но при этом получим так называемую петлю (loop).

Ситуация очень не приятная в Ethernet, ее обычно отлавливают с помощью технологии защиты от петель (loop protect у Mikrotik). Не включаем нужный порт в любые бриджи, отключаем loop protect на нем, и ура, порт горит, а широковещательный шторм – отсутствует. Разъединяем одну линию, линк падает – счетчик “Link Downs” на порту прибавляется.
