Сравнение Thick Turret и Thin Turret для координатно-пробивных прессов с ЧПУ

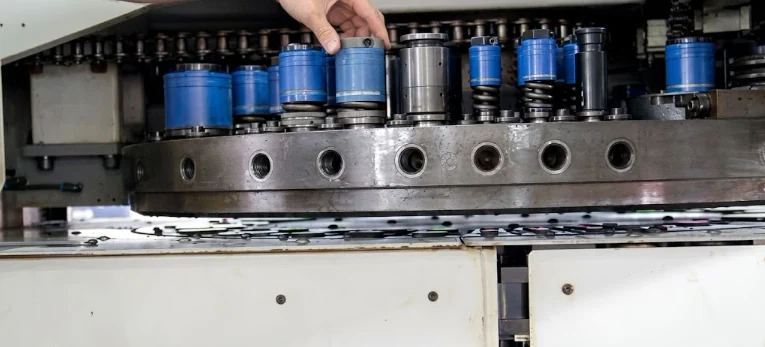

В сфере искусственного интеллекта произошло заметное событие. LaserStanSpb 27 минут назад Сравнение Thick Turret и Thin Turret для координатно-пробивных прессов с ЧПУ 3 мин 1. 1K Производство и разработка электроники * Обзор Револьверная плита заполенеyная инструментом Координатно-пробивные прессы с ЧПУ работают на одной из двух инструментальных систем: Thick Turret или Thin Turret. Это два разных стандарта револьверной станции, с разной геометрией, массой инструмента, ресурсом и областью применения.

Для технолога, который выбирает оснастку или планирует докомплектацию станка, понимание разницы между системами - вопрос совместимости, экономики и производственной гибкости. Что такое Thick Turret и Thin TurretThick Turret в дословном переводе означает "толстый револьвер". Система использует массивную револьверную плиту толщиной около 50-60 мм, в которую устанавливаются крупные пуансоны и матрицы с длинной направляющей.

Технические детали

Это современный промышленный стандарт, под который рассчитано большинство выпускаемых сегодня координатно-пробивных прессов. Thin Turret - "тонкий револьвер". Револьверная плита здесь тоньше, обычно 25-30 мм, инструмент компактнее по габаритам и массе.

Это более ранняя система, которая исторически появилась первой и до сих пор стоит на значительной части парка прессов 1990-х и начала 2000-х годов выпуска. Главное практическое отличиеСистемы физически несовместимы между собой. Инструмент Thick Turret не встанет в револьверную станцию пресса с Thin Turret, и наоборот.

Это первое, что нужно понимать при выборе оснастки или планировании закупки. Совместимость между системами не достигается переходниками или адаптерами в стандартной конструкции пресса. Если на производстве стоит станок с Thin Turret и нужно перейти на инструмент Thick Turret, потребуется замена револьверной головы целиком, что по стоимости сопоставимо с покупкой нового пресса.

Отраслевые последствия

Поэтому при докомплектации оснастки технологу в первую очередь нужно знать, под какую систему рассчитан конкретный станок. Эта информация есть в паспорте пресса или в технической документации производителя. Сравнительные параметры системДля понимания практической разницы между Thick Turret и Thin Turret полезно положить ключевые параметры рядом:ПараметрThin TurretThick TurretТолщина револьверной плиты25-30 мм50-60 ммЖесткость инструментального узлаСредняяВысокаяМасса стандартного пуансона A-станции0,3-0,5 кг0,8-1,2 кгРесурс на переточку1,5-2 ммдо 8 ммМаксимальный диаметр инструментадо 88,9 мм (D)до 152,4 мм (F)Стоимость комплекта инструментаНижеВыше в 1,5-2 разаСкорость ручной заменыБыстрееМедленнееПоддержка крупного формообразующего инструментаОграниченнаяПолнаяСовместимость с современными прессамиНа устаревших моделяхСтандарт для современного паркаЦифры по массе и стоимости носят ориентировочный характер и зависят от серии и производителя.

Параметры по толщине плиты и ресурсу на переточку - типовые для систем в целом. Распространенность и доступность инструментаThick Turret сегодня доминирует на рынке координатно-пробивных прессов.
