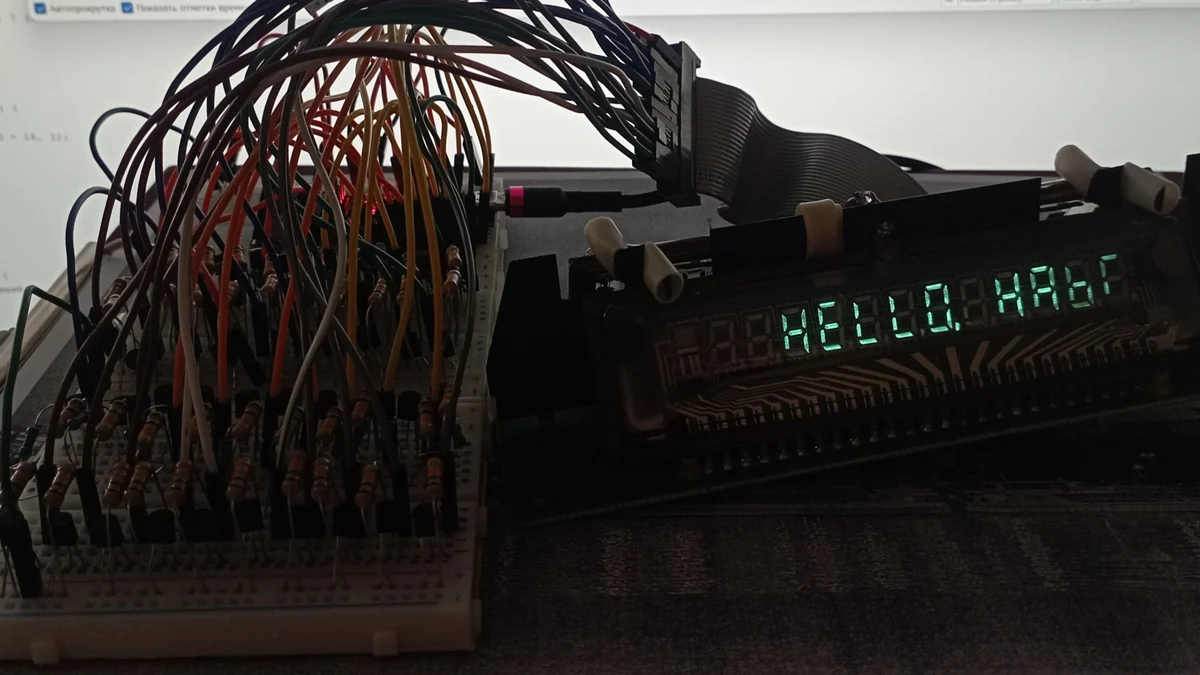

Подключение вакуумного люминесцентного индикатора (ВЛИ) типа ИВЛ1-8/13 от старого кассового аппарата АМС-100Ф

Значимый прорыв формирует отрасль ИИ: nikitakozmin 5 минут назад Подключение вакуумного люминесцентного индикатора (ВЛИ) типа ИВЛ1-8/13 от старого кассового аппарата АМС-100Ф Простой 7 мин 72 Arduino * C * C++ * Программирование микроконтроллеров * Старое железо Кейс Из песочницы Доброго времени суток! Бывало такое, что у вас или у ваших знакомых есть какая‑то, казалось бы, неработающая электроника, которая лежит без дела? С такой ситуацией столкнулся и я.

На руках у меня оказался индикатор из темы к этой статье. И так как я уже работал с Arduino, пришла мысль, а почему бы не попробовать запустить этот индикатор самому без электроники от производителя. ВЛИ типа ИВЛ1-8/13Итак, разберем выполнение этой идеи фикс по порядку.

Технические детали

Через поиск получилось найти некоторые полезные источники: АМС-100Ф. «Народный» кассовый аппарат двухтысячныхКассовый аппарат АМС-100Ф (2003 г. )Но без даташита этих материалов оказалось недостаточно, чтобы разобраться с распиновкой.

Найти разъемы и подключить на 5в катод (нить накала) получилось не особо сложно путем научного тыка и осмотра, куда ведут токопроводящие дорожки. А дальше возникли проблемы из‑за невнимательного изучения теории. Казалось бы, что для каждой цифры на каждый сегмент должен идти свой контакт, но, во‑первых, это не так, а, во‑вторых, также нужно питать сетку.

И вот, когда через увеличитель напряжения (до 25в) было перепробовано питание не по одному контакту, а по два — наконец‑то сегмент загорелся. Подобнее вместе с видео описал это у себя в тг канале: получилось нарисовать свой даташит: Рисунок даташита ВЛИ типа ИВЛ1-8/13При этом стоит сказать, что сегменты используются одни для всех сеток. За счет того, что глаз не реагирует на быстрые изменения, можно использовать мультиплексирование.

Отраслевые последствия

Оно устроено так, что каждая сетка запитывается в порядке очереди (вместе с соответствующими ей сегментами). Получается, что за один круг не проходит достаточно времени для реакции. Мерцание заметно становится лишь тогда, когда период увеличивается (частота обновления кадра уменьшается), или иногда при наблюдении с камеры, которая реагирует в свою очередь иначе.

Теперь возникла другая проблема: как контролировать высокое напряжение низким? Можно было бы использовать реле, но этот вариант был отброшен из‑за дороговизны. Поэтому были поспешно куплены самые дешевые полевые транзисторы, из‑за чего пришлось опять слегка поплатиться.

Схема двухкаскадного ключаПовезло, что существует схема двухкаскадного ключа на NPN и PNP. Устроен он достаточно просто, если разобраться!
