Как я сделал брелок на ATtiny13, научил его трем гипнотическим режимам и превратил в набор для пайки

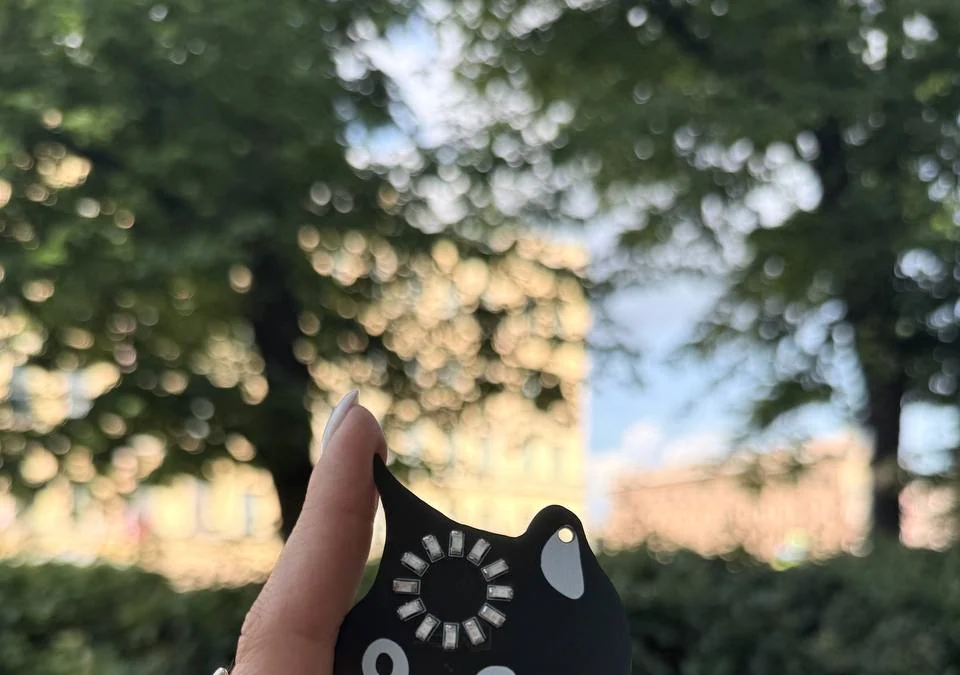

Значимый прорыв формирует отрасль ИИ: Pelectronik 6 минут назад Как я сделал брелок на ATtiny13, научил его трем гипнотическим режимам и превратил в набор для пайки Средний 2 мин 355 DIY или Сделай сам Программирование микроконтроллеров * Электроника для начинающих Схемотехника * Производство и разработка электроники * Кейс Представьте: маленький брелок лежит в кармане. На нём — мордочка кота из популярного мема. Нажимаешь кнопку на затылке — и в центре головы загорается круг из двенадцати ярких SMD-светодиодов.

Два огонька начинают бегать по кругу с коротким хвостом. Ещё одно нажатие — и запускается спиннер: три луча вращаются по часовой стрелке, потом три круга против. Третий режим — маятник, три светодиода плавно качаются взад-вперёд, как загипнотизированный взгляд.

Технические детали

Четвёртое нажатие — и всё гаснет. Всё это работает на самом дешёвом микроконтроллере ATtiny13. Четыре пина управляют двенадцатью светодиодами через Charlieplexing.

Никаких Arduino и сдвиговых регистров. Хотелось двух вещей сразу:Во-первых, сделать кастомную плату необычной формы — не очередной прямоугольник. Во-вторых, превратить хобби в небольшую пользу: создать набор для пайки, который кто-то сможет собрать своими руками и чему-то научиться.

С чего всё началосьИдея с котом пришла быстро. Есть известный мем с «думающим» котом, где размышление изображается эффектом загрузки на лбу. Я подумал: а что, если вместо линий сделать круг из светодиодов?

Отраслевые последствия

Получится и забавно, и технично. Помимо этого, форма головы кота сама просится на PCB — уши, морда, всё уже нарисовано природой и мемами. Питание и железоСамое важное требование — работать от обычной батарейки 3 В.

Поэтому сразу решил: никаких 5-вольтовых наворотов. ATtiny13 идеально подошёл. Пинов мало, но мне и не нужно много: 12 светодиодов + одна кнопка.

Тут же родилась мысль про Charlieplexing. Четыре пина могут управлять двенадцатью светодиодами (n × (n-1) = 12). Именно то, что нужно.
