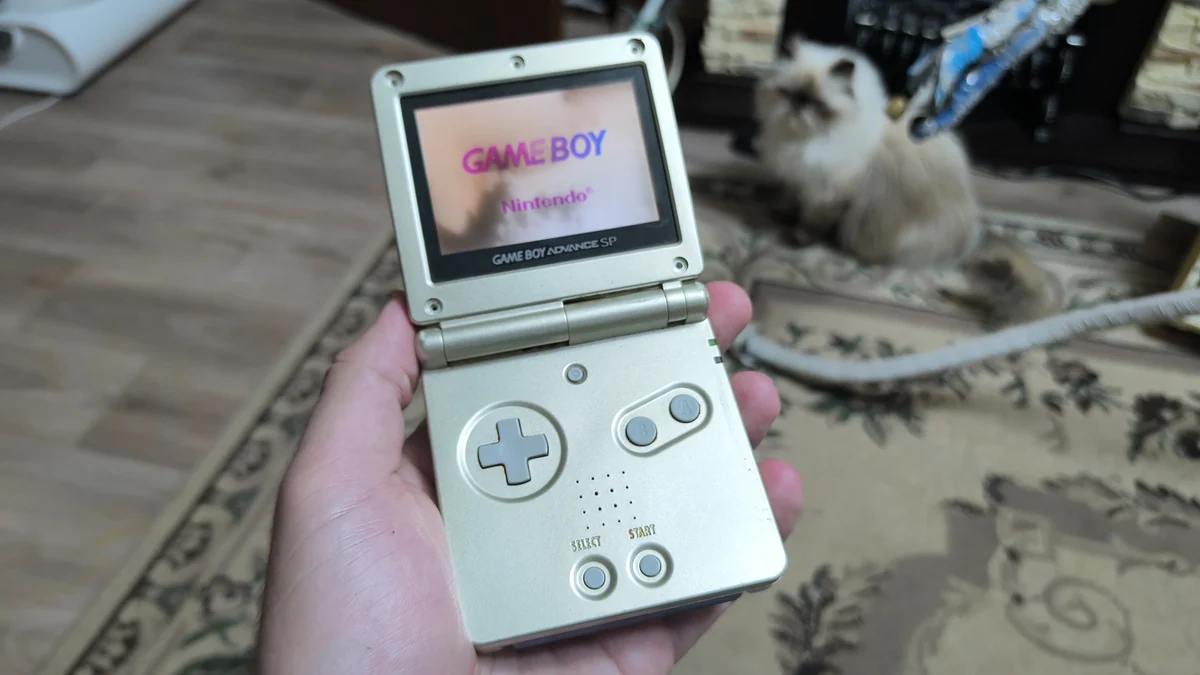

Вот важная новость с фронта ИИ: monobogdan 12 минут назад Gameboy Advance SP с тяжёлой историей… Простой 4 мин 245 Схемотехника * Производство и разработка электроники * Игры и игровые консоли Компьютерное железо История IT Кейс Сегодня Пикабушник под ником @apokhmel подарил мне мою мечту - оригинальную консоль GBA SP. Для тех, кто не в курсе - это легендарная портативка, вышедшая в далёком 2003 году и являющаяся раскладной версией оригинального GBA, куда добавили подсветку дисплея. Сначала ламповую, а затем и светодиодную!

Консоль построена на кастомной системе на кристалле разработки самой Nintendo. SoC AGB BE объединял в себе достаточно современный, на момент выхода, процессор ARM7TDMI, работающий на частоте 16МГц, кастомный сопроцессор Sharp SM83 прямиком из оригинального Gameboy (интересен тем, что представляет из себя микс архитектуры 8080 и Z80), продвинутый PPU (2D предок современных GPU, оперирующий спрайтами и тайлами) схожий с SNES и поддерживающий аж 7 видеорежимов, и даже аффинные трансформации, а также простенький SPU, включающий в себя как звукогенераторы оригинального GB, так и обычный ЦАП для вывода PCM-звука. Помимо основных модулей, в SoC также были таймеры, DMA и другие полезные ништяки.

Технические детали

Не менее интересной была и организация памяти. У процессора "торчали" наружу сразу две параллельные шины типа 8080 - одна на внешнюю SRAM объемом в 256КБ (стоит рядом с процессором), а вторая на картридж. При этом обе шины были 16-битными, из за чего выборка одного машинного слова (для ARM) требовала сразу два такта чтения.

Распиновка картриджа была идентичной оригинальному GBA (для совместимости) и отличалась использованием общих сигнальных линий для адреса и данных - в чипе ROM был встроенный сдвиговый регистр, который сначала сохранял адрес нужного банка, ждал пока процессор переведет линии в высокоимпендансное состояние и затем выставлял прочитанные данные на те же линии. Хитро и умно :)Но главной фишкой было то, что внешняя SRAM была относительно медленной и для этого Nintendo предусмотрела 32КБ сверхбыстрой оперативной памяти в самом процессоре. Эта SRAM была подключена в обход контроллера параллельной шины, скорее всего сразу через AHB.

Интересно и то, что ARM7TDMI можно было найти и в других устройствах тех лет. Например кнопочных телефонах - наши любимые Motorola E398, Samsung C100 и Nokia 3310 используют точно такое же процессорное ядро, только работает оно на разной частоте. Несмотря на высокий уровень интеграции по меркам 2001 года, в GBA и GBA SP питальники разведены отдельно.

В GBA и первой ревизии SP за питание консоли отвечало сразу два чипа - S6403, объединявший в себе 2 DC-DC понижающих преобразователя, формирующие основные шины питания - 1. 8В (вероятно ядро) и 3. 3В (системное) и 1 повышающий, формирующий 5В (для совместимости с картриджами оригинального геймбоя), а также простенький детектор разряженного АКБ (на делителе?
