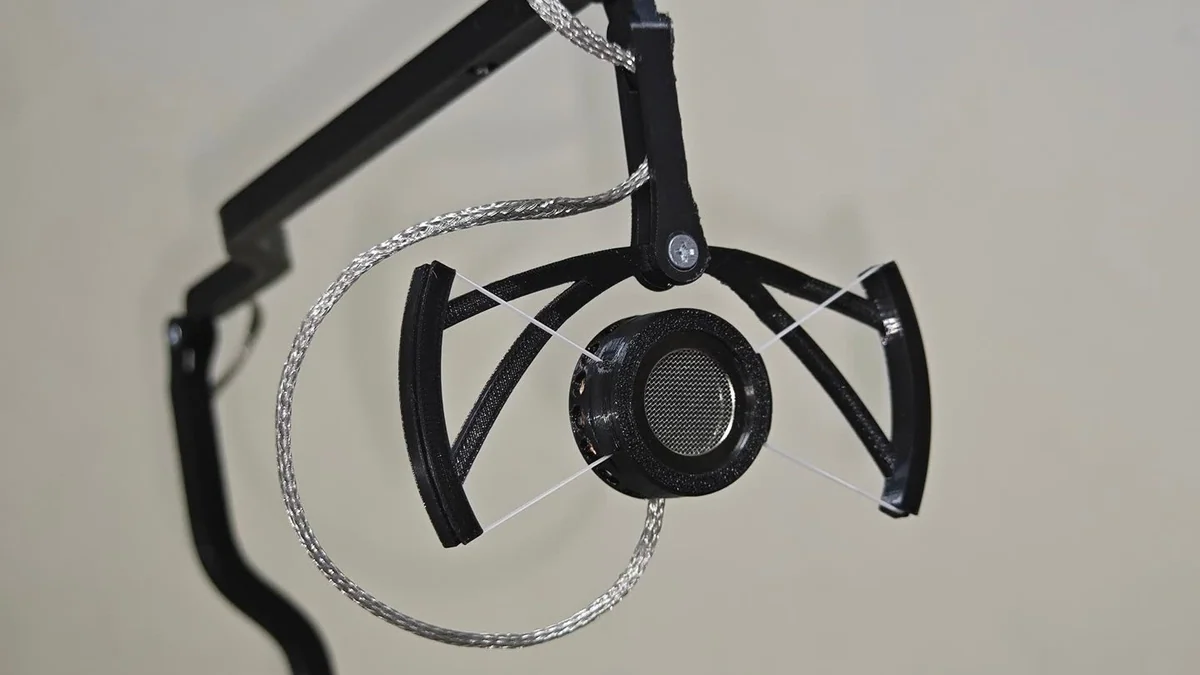

Складной Hi-Fi USB Микрофон

В сфере искусственного интеллекта произошло заметное событие. RofleX 29 минут назад Складной Hi-Fi USB Микрофон Средний 3 мин 1K DIY или Сделай сам Электроника для начинающих Схемотехника * Звук CAD/CAM * Туториал Из песочницы МикрофонВсем привет! Сегодня я хотел бы показать свою реализацию микрофона по проекту DIY PerksИдея сделать подобный микрофон возникла еще примерно год назад, и на протяжении этого времени планомерно заказывались детальки :)Кратко об оригинальном проекте: основная мысль — в дорогих микрофонах часто используют достаточно дешёвый капсюль (600), ну и это самое, вы поняли. В остальном — вопрос обвзяки и внешнего вида.

Схему усиления я решил оставить в точности такой же. Собранная схема на макетной платеСборкаСобрал я всё на обычной макетке, кое-где отступая от авторского расположения компонентов. Самый неприятный момент тут возник с микросхемой, китайцы продали мне нерабочую (хотя синий дым не выходил, просто грелась по ощущениям до 60℃), рабочую взял тут, как я понял, в идеале нужно искать старые серии с белой маркировкой.

Технические детали

Все соединения сделал на импровизированных коннекторах из штырьков. Больше тут ничего интересного, просто аккуратно спаять. Препарированная звуковая картаДля вывода звука взял самую дешевую звуковую карту с озона, добавил к ней некоторую индикацию, поскольку на ней была встроенная кнопка мута.

Переключатель с резисторами12-позиционный галетный переключатель с чип-и-дипа, и напаянные на него резисторы (можно было и поаккуратнее конечно, но этого же всё равно никто не увидит). Набор у меня был урезанный, так что вот табличка, как получить нужные сопротивления:№НоминалКомбинацияУсиление (дБ)11 кОм510 + 470 (посл. 62560 Ом510 + 47 (посл.

53270 Омготовый номинал≈26. 04150 Омготовый номинал≈31. 7656 Ом47 + 10 (посл.

Отраслевые последствия

9727 Ом22 + (10 ∥ 10)≈45. 0Обозначения: ∥ — параллельное соединение, + — последовательное. В качестве кнопочки я взял самый дефолтный концевик с красным колёсиком на 3 контакта.

Его видно на следующей фотографии без пластины с колёсиком. Примерно на этом моменте я задумался о корпусе, который посредством великих умственных усилий был придуман складным и смоделирован во Fusion 360. Ссылкa на thingiverse.

Далее про экранирование. Заэкранированный корпус и крышкаЭкранированиеЯ решил, что этого будет достаточно. Пара моментиков про фольгу: оказалось, что лудится она достаточно хорошо, если поелозить паяльником по одному месту секунд 15, и сначала я хотел закрепить ее старым проверенным способом — скобами от степлера, но потом придумался способ еще более простой и гениальный — можно просто поводить паяльником по фольге и она достаточно надёжно приплавится к пластику.
