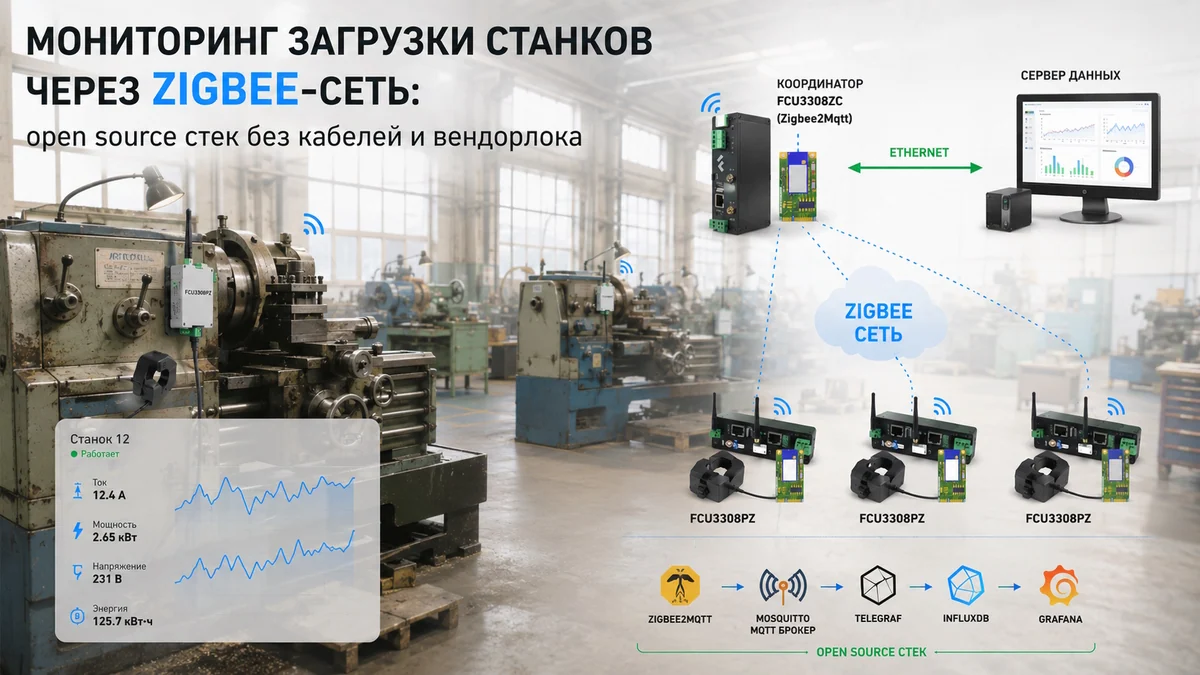

Как мы сделали простой мониторинг загрузки станков через Zigbee-сеть: open source стек без кабелей и вендорлок
dmnovikov 38 минут назад Как мы сделали простой мониторинг загрузки станков через Zigbee-сеть: open source стек без кабелей и вендорлок Средний 9 мин 1.5K Производство и разработка электроники * Промышленное...
Anthropic — What company has the best second artificial intelligence model at the end of June?
В сфере искусственного интеллекта произошло заметное событие. dmnovikov 38 минут назад Как мы сделали простой мониторинг загрузки станков через Zigbee-сеть: open source стек без кабелей и вендорлок Средний 9 мин 1. 5K Производство и разработка электроники * Промышленное программирование * Open source * Функциональное программирование * Программирование микроконтроллеров * Кейс На машиностроительном заводе с цехом в несколько десятков единиц оборудования загрузка станков всю жизнь считалась «на глаз» — сменный мастер периодически обходил цех и делал отметки в бумажном журнале. Но сколько именно часов конкретный токарный станок фактически резал металл, а сколько просто стоял включенным вхолостую — без цифрового инструмента понять это было невозможно.
В этой статье я разберу конкретное решение на базе беспроводной Zigbee-сети. Простой и дешевый мониторинг вместо кабелей и полностью открытый программный стек. Классическое возражение производственников: «у нас помехи для Wi-Fi, придется тянуть слаботочку, возможно, что даже останавливать оборудование, вызывать электриков для запитки роутеров».
Технические детали
Все это — затраты времени и денег еще до того, как система хоть что-то измерила. Плюс типичный сценарий с проприетарной SCADA: покупаешь железо у одного вендора, ПО у другого, потом обнаруживаешь, что они работают только вместе, а подписка на обновление стоит как первоначальная интеграция. Железо: Industrial PC модели FCU3308PZ и токовые датчикиНа каждый станок ставится FCU3308PZ — небольшой индустриальный компьютер под управлением NapiLinux (Buildroot-based дистрибутив), в корпусе на DIN-рейку.
Внутри — встроенный датчик тока с трансформатором тока (CT — current transformer), который накидывается на питающий кабель станка без разрыва цепи. Монтаж занимает 5–10 минут на одну точку. Диаграмма работы FCU3308PZЧто измеряет каждый узел:ток 0–100 А через токовый трансформаторактивную мощность (Вт)напряжение (В)частоту питающей сети (Гц)накопленное потребление (кВт·ч)Диаграмма сети сбора данныхЧастота опроса — 1 Гц (раз в секунду).
Для задачи определения «работает станок или нет» этого более чем достаточно. Сам порог по току «вкл или выкл» выставляется по станку однократно при настройке и дальше не требует внимания. Питание устройства — от сети 220 В через встроенный источник питания.
Отраслевые последствия
Кабель данных отсутствует полностью. Внутри устройства Modbus RTU связывает вычислительный модуль с датчиком. Пакет modlink опрашивает Modbus-регистры по расписанию и транслирует значения в Zigbee-передатчик через последовательный интерфейс.
Прошивка Zigbee-модуля — PTVO (ptvo. info), она превращает произвольные числовые данные в стандартные Zigbee-кластеры (ZCL), которые понимает любой Zigbee2MQTT-координатор. Мы рассматривали еще Wi-Fi и LoRa, но выбрали ZigbeeУ всех, кто прочтет статью, одним из первых будет вопрос по выбору технологии связи.
Коротко по альтернативам:Wi-Fi 6 — очевидный первый кандидат. Проблема в том, что промышленный цех — это металлические корпуса станков, экранирующие переборки, частые переотражения сигнала.
