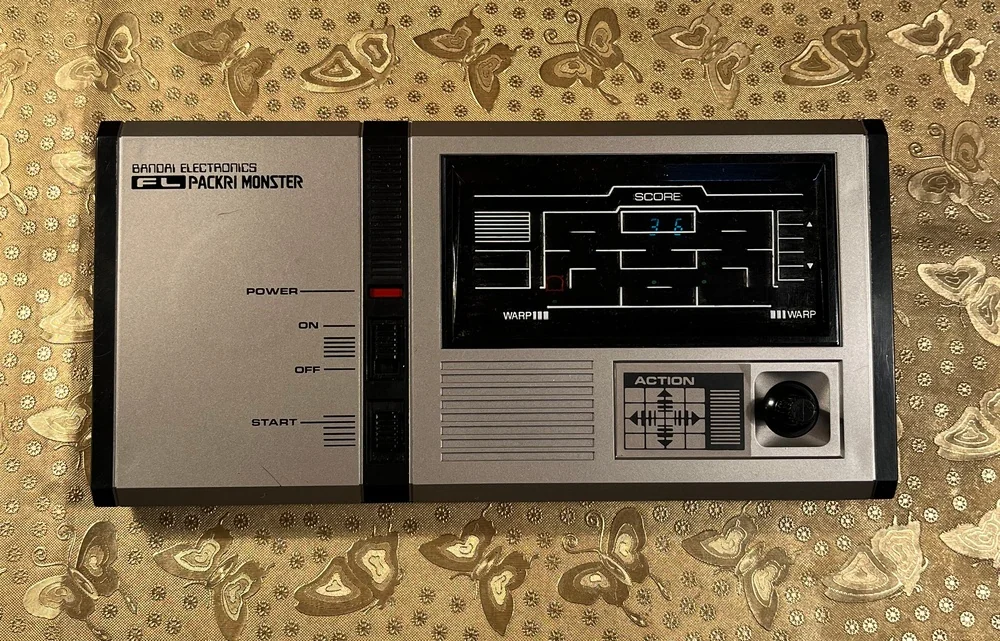

45 лет под напряжением: как я спасал от электролита карманного «PACKRI MONSTER»

Вот важная новость с фронта ИИ: MechNIX 1 час назад 45 лет под напряжением: как я спасал от электролита карманного «PACKRI MONSTER» Простой 3 мин 2K Блог компании Timeweb Cloud Игры и игровые консоли Носимая электроника Старое железо Производство и разработка электроники * Ретроспектива Итак, технологии 45 летней давности. Начну с видео, чтобы было понятно, о чем речь:Немного игрового процесса:Описание игры от производителя следующее:Хоть и Монстр, но БОГИ боитсяСуть такова: «PACKRI MONSTER» — это игра, в которой вы набираете очки, позволяя МОНСТРУ поедать еду. При этом МОНСТР должен избегать того, чтобы его съел преследующий его БОГИ (BOGEY).

БОГИ становится трусливым, когда МОНСТР съедает КРАСНУЮ еду. После этого МОНСТР получает возможность поедать БОГИ, что позволяет набирать больше очков. Конечно, это клон игры «Пакман», и хотелось сказать даже «Диггер», но «Диггер» вышел в 1983 году, позже нашего «БОГИ», поэтому — нет, это не клон «Диггера».

Технические детали

Зачем я полез внутрь? Классика: протекший элемент питания «пожрал» токопроводящие проводники на печатной плате. На текущий момент консоль отмыта от электролита, работает, и, параллельно сделав ряд фотографий, я решил ими поделиться.

Теперь заглянем «под капот». Из «вкусняшек» особого внимания заслуживают два элемента. Это, в первую очередь, электролюминесцентный дисплей.

Оборотная сторона содержит маркировку:В сети по данной маркировке информация отсутствует. Надо сказать, что монстриков наш экран отображает достаточно ярко — я пытался передать это роликами сверху. Второй интересный элемент — это сердце консоли, чип ROM HD38800A27.

Отраслевые последствия

Описание и образ доступны здесь. Это означает, что «Packri Monster» можно запустить, используя MAME (Multiple Arcade Machine Emulator). Оригинальный мануал с описанием элементов управления тут.

Управление монстриком ведется 4-х позиционным джойстиком. ЧетырехлистникКаждый лепесток оборотной стороны нажимает на резиновую мембрану, имеющую в центре пятак с токопроводящим слоем. Этот пятак замыкает концентрические дорожки на печатной плате, тем самым обеспечивая движение нашего монстрика в одном из 4-х направлений.

Фрагмент джойстикаОбщий вид платы со стороны элементов:И оборотная сторона дисплея:Плата подписана:Так как электролит затёк и под джойстик, он был временно демонтирован. Дыры на изображении сверху — результат демонтажа, старался выплавить паяльником. В приближении выглядит несколько варварски, но здесь упор именно на надпись и логотип.
