Взрослый BIM для детского сада на 230 мест: крупнейший застройщик Черноземья ОДСК – сделал комплексный проект в nanoCAD

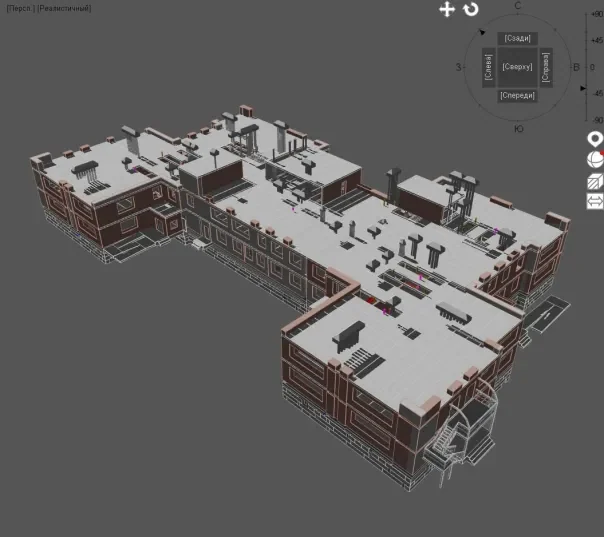

Значимый прорыв формирует отрасль ИИ: Проектная компания «ОДСК-Инжиниринг» при экспертной поддержке группы компаний «Инфарс» спроектировала инженерные системы детского сада на 230 мест в Орле в среде nanoCAD BIMКонструкции, отопление, вентиляция, теплые полы, индивидуальный тепловой пункт, расчеты, выпуск рабочей документации и проверка коллизий прямым плагином в nanoCAD — выполнены в единой цифровой модели без экспорта-импорта и ручной перерисовки чертежей. Самое интересное в этом проекте, что весь раздел ОВ — от приточно-вытяжной вентиляции и дымоудаления до отопления, теплых полов и индивидуального теплового пункта (ИТП) — был выполнен в одном программном продукте nanoCAD BIM Вентиляция.

Объект и ключевая задача проектаДетский сад на 230 мест в Орле — компактный, но технически насыщенный социальный объект. Здание включает несколько этажей, в том числе минус первый этаж с размещением индивидуального теплового пункта и полный комплекс инженерных систем, включая вентиляцию, дымоудаление, подпор воздуха, отопление, теплые полы.

Технические детали

Такой набор систем типичен для детских учреждений, но предъявляет высокие требования к точности расчетов, детализации модели и оформлению документации. Для проектной команды «ОДСК-Инжиниринг» было принципиально важно сохранить привычную идеологию работы в BIM: вести трехмерную модель на всех этапах проектирования и формировать из нее планы, разрезы, изометрические схемы и спецификации без перехода на сторонние инструменты оформления.

Вся документация должна была выпускаться непосредственно из модели, как это было в ранее используемых системах.
