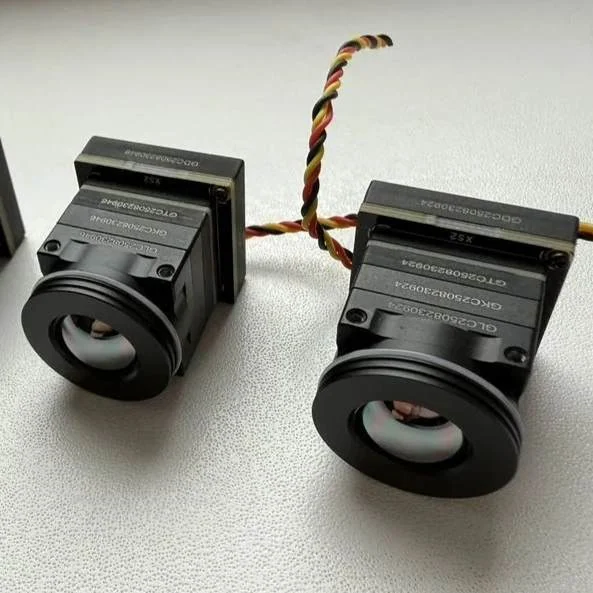

В сфере искусственного интеллекта произошло заметное событие. Markeevich555 1 час назад Ручной тепловизор из термального модуля fpv. С записью фото на смартфон 1 мин 2. 2K DIY или Сделай сам Кейс Из песочницы Просматривая Авито, нашёл продавца, который продает сразу 8шт модулей тепловизоров 640х512 аналоговых по 10тыр, решил купить и поэкспериментировать.

В Озоне купил монитор 9" для камеры заднего вида, аналоговый, аккумулятор литиевый на 12вольт, коробку. Все штекеры обрезал, потому что они не влезли бы в коробочку вместе с аккумулятором. Но сперва пометил провода видео и питание.

Технические детали

Получилась рабочая модель. Но когда увидел картинку, понял: фотографировать телефоном на экране с бликами неудобно, приблизить невозможно, даже в цифровом виде. Нужно как-то объединять со смартфоном.

Фото телефоном с монитора тепловизора. Поискал в интернете и нашёл: есть миниатюрные блочки, которые переводят аналоговый сигнал в цифровой. 1-канальный конвертер AV NTSC PAL Video S Video/Composite в USBОбрезал лишнее, оставив видео желтый и USB.

Припаял видео к распайке камеры и монитора, чтоб и монитор работал, и телефон. В телефон закачал программу «USB камера» и подключил смартфон, вот первые фото:Теперь можно увеличивать прямо на экране (понятно, что цифровым образом). Разрешение камеры 640 позволяет трёхкратное цифровое увеличение.

Чувствительность камеры огромная, следы от ног видны ещё 5 минут. Фото раннее с экрана монитора. Будут вопросы — с удовольствием отвечу!
