Пуск SPI трансивера на STM32

В сфере искусственного интеллекта произошло заметное событие. danil_12345 21 минуту назад Пуск SPI трансивера на STM32 Простой 6 мин 877 Программирование микроконтроллеров * Системы связи * Электроника для начинающих Производство и разработка электроники * Программирование * Туториал ПрологSPI это цифровой, последовательный, относительно высокоскоростной, полнодуплексный, синхронный физический интерфейс передачи данных в пределах одной электронной платы PCB. Этот интерфейс служит для обмена данными между микросхемами в пределах одной электронной платы. Ранее в эпоху ARV микроконтроллеров интерфейс SPI и вовсе использовался для пере прошивки микроконтроллеров вместо SWD, как сейчас.

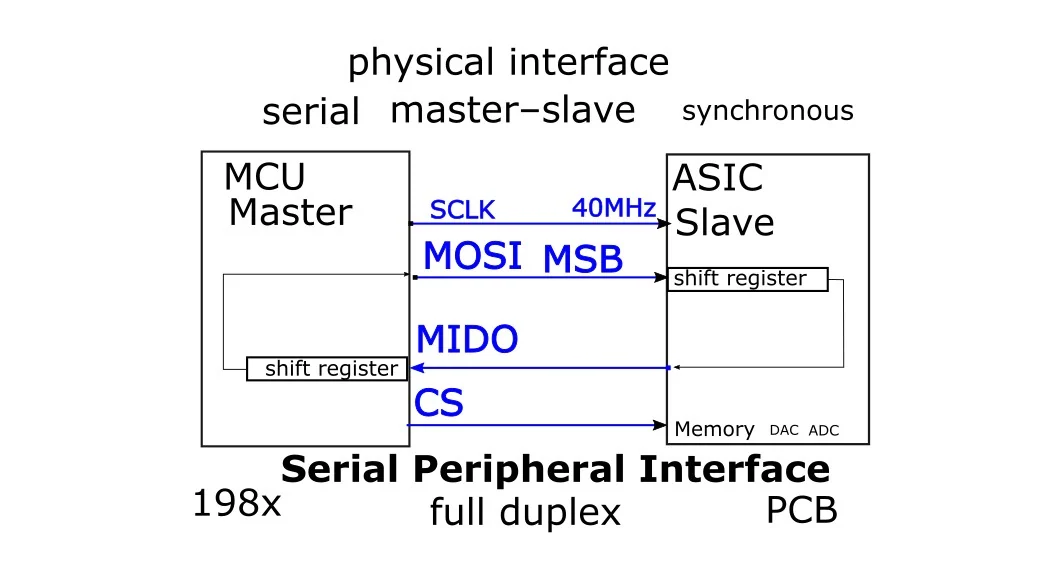

По SPI обычно подключают внешние ASIC-и. Это могут быть ADC, акселерометры, дисплеи, DAC, Flash память, CAN трансиверы и прочее. SPI много надежнее, чем его собрат I2C.

Технические детали

I2C может зависать, в то время в как SPI просто нечему зависать. При разработке электроники практически на всех платах нужно передавать данные по интерфейсу SPI. Во всех микроконтроллерах заложен аппаратный SPI трансивер.

Трансивер - это прибор, который может отправлять и принимать бинарные массивы. Полный дуплекс - это когда передача и прием происходят одновременно. Постановка задачиНастроить SPI2 трансивер на работу в режиме DMA.

Сделать функцию передачи данных в режиме полного дуплекса. В качестве отладочной платы использовать учебно-тренировочную электронную плату JZ-F407VET6. Выбрать GPIO пины PB10, PC2, PC3.

Отраслевые последствия

PinMCU pinGPIODirSCK47PB10outMISO17PC2inMOSI5PC3outРеализацияНастройка SPI передачи данных - это комплекс мер. Надо настроить регистры тактирования, GPIO, SPI, DMA и прерывания. Настроить тактирование (clock)--Подать тактирование на используемые GPIO пины.

--Подать тактирование на SPI трансивер. --Подать тактирование на DMA. Активировать прерывания (NVIC)1--Активировать прерывания глобально на уровне процессорного ядра.

2--Определить приоритет прерывания SPI. В случае с SPI2 NVIC номер равен 363--Активировать прерывания для каналов DMA (14 и 15). ПотокIRQnDMAstreamchannelSPI2_TX15DMA1stream_4channel_0SPI2_RX14DMA1stream_3channel_04--Определить функции обработчики прерываний для DMA каналов.
