Система Thick Turret: конструкция, принцип работы и особенности

Вот важная новость с фронта ИИ: LaserStanSpb 21 минуту назад Система Thick Turret: конструкция, принцип работы и особенности Средний 7 мин 843 Производство и разработка электроники * Промышленное программирование * CAD/CAM * FAQ Что такое Thick TurretThick Turret - это одна из наиболее распространённых инструментальных систем для координатно-пробивных прессов с ЧПУ револьверного типа. В русскоязычной практике её часто называют системой «толстого револьвера» или «толстого барабана». В данной системе инструменты устанавливаются во вращающийся барабан (револьвер), а нужная станция автоматически подводится в рабочую позицию по программе ЧПУ.

Максимальная толщина обрабатываемого материала зависит от модели станка и усилия пресса. Например, в каталожных данных KETEC для ряда серий указывается максимальная толщина пробивки по обычной стали: для А-станции - до 3,8 мм, для остальных станций - до 6,3 мм. Место Thick Turret в технологии пробивкиОбработка листового металла на координатно-пробивном прессе - это высокоточная обработка листа, совмещающая в себе операции раскроя и штамповки.

Технические детали

Основной принцип состоит в том, чтобы получить заготовку, развертку будущего изделия. Развертки проектируются в CAD-программах, а после гибки заготовки на гибочном прессе получается готовая деталь. Особенность раскроя деталей на координатно-пробивном прессе - возможность изготавливать детали с отверстиями под дальнейшую стыковку и сборку нескольких деталей в одно изделие после гибки.

Метод заключается в пробивке отверстий в листе металла в четко заданных местах. Пуклёвки, отбортовки, зенковки, жалюзи, маркировку и другие объёмные элементы. Благодаря оптимизации последовательности пробивки с помощью ЧПУ обработка выполняется с высокой точностью и повторяемостью.

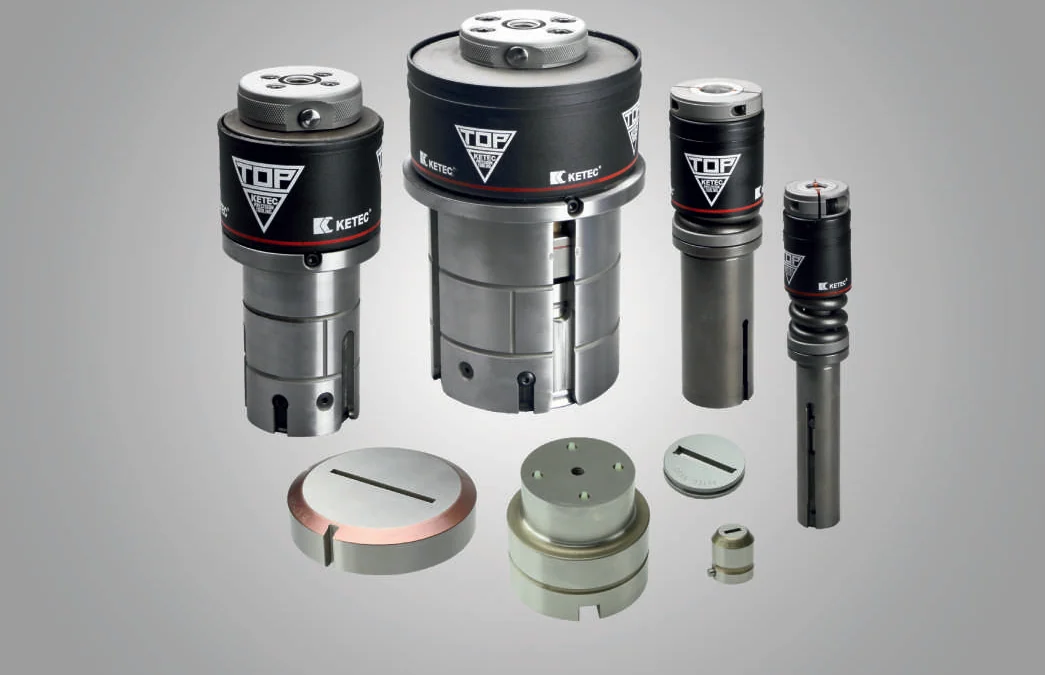

Помимо пробивки, на таком оборудовании выполняют формовку: ребра жесткости, пуклёвки, отбортовки, зенковки, жалюзи, маркировку и другие объёмные элементы. Координатная пробивка применяется там, где требуется серийная обработка листового металла с высокой производительностью: производство корпусов, шкафов, панелей, вентиляционных элементов, деталей машиностроения, электротехнических изделий, металлической мебели, элементов автомобильной и строительной продукции. Из чего состоит инструмент Thick TurretБазовый комплект пробивного инструмента Thick Turret включает несколько основных элементов.

Отраслевые последствия

Пуансон - рабочий элемент, который передает усилие пресса на материал. Он выполняет пробивку отверстия, вырубку контура или формирование объёмного элемента. Геометрия режущей части пуансона определяет форму получаемого отверстия или элемента.

Матрица - нижняя часть инструмента, которая служит опорой для листа и формирует зону среза. Внутренний контур матрицы соответствует форме пробиваемого отверстия. Между пуансоном и матрицей задается технологический зазор, от которого зависят качество кромки, величина заусенца, усилие пробивки и ресурс инструмента.

Съемник - направляющий и прижимной элемент.
