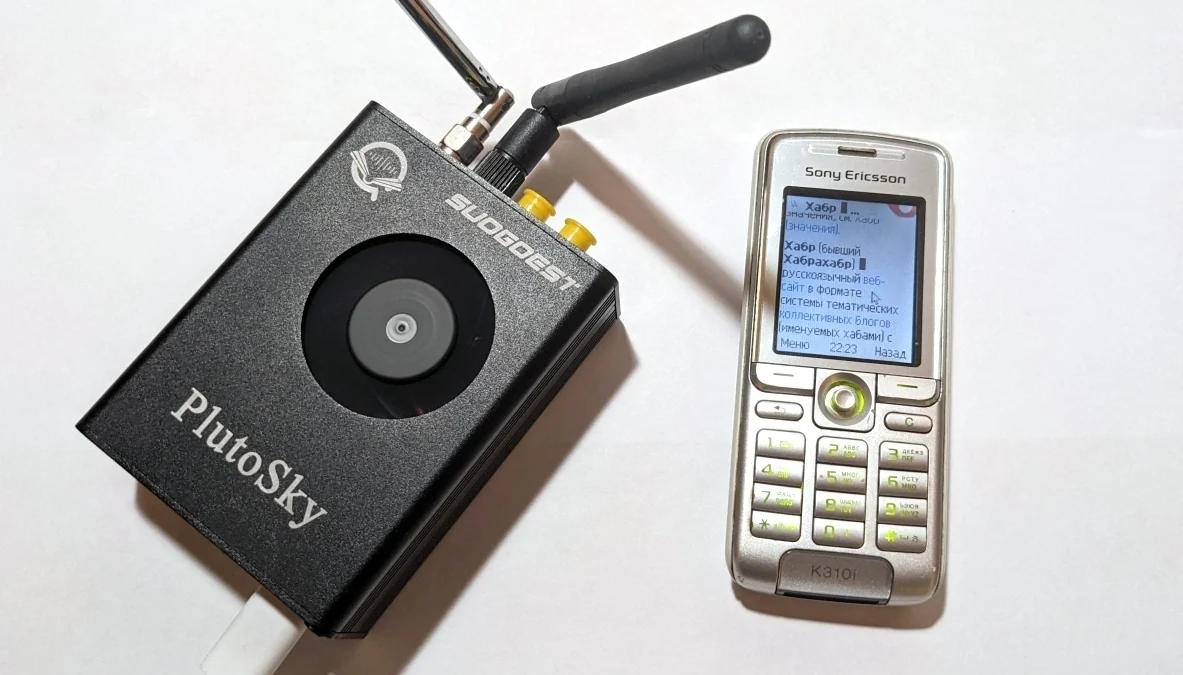

Создаем собственную базовую станцию при помощи SDR

В сфере искусственного интеллекта произошло заметное событие. iliasam 30 минут назад Создаем собственную базовую станцию при помощи SDR Средний 29 мин 1. 6K Сотовая связь DIY или Сделай сам Системы связи * Старое железо FPGA * Кейс В этой статье я хочу рассказать о том, как я запускал собственную базовую станцию мобильной связи (4G и 2G) при помощи относительно дешевого SDR-трансивера. ВведениеТема создания собственной базовой станции поднималась на Хабре не раз.

В первую очередь, стоит отметить отличные статьи @MaFrance351:Сам себе сотовый оператор (с использованием двух старых телефонов Motorola)Как запустить сотовую сеть стандарта AMPS при помощи SDR Как запустить собственную GSM-сеть за пять минут при помощи SDRСам себе мобильный интернет. Запускаем базовую станцию стандарта 4G LTEСам себе VoLTE. Запускаем сотовую сеть 4G LTE с поддержкой звонков и SMSСтатьи хороши, но автор использовал в них довольно дорогой трансивер USRP B200-mini - на Озоне такой сейчас стоит в районе 30-50 тыс.

Технические детали

рублей (причем речь в основном идет, насколько я понял, про китайские клоны). А есть ли что-то подешевле? ТрансиверыГлавные требования к SDR-трансиверу для создания собственной сотовой сети - поддержка нужных частот, full-duplex (так как нужно принимать и передавать данные одновременно и на разных частотах), и поддержка timestamping.

Достаточно известный HackRF One не подойдет - он half-duplex. Есть и другие трансиверы USRP, но они обычно тоже достаточно дорогие: самый дешёвый, из тех что я видел - голая плата USRP B210 (тоже, наверно, китайский клон) стоимостью 25тыс. Проект OsmoTRX поддерживает и LimeSDR - трансивер на основе LMS7002M+Altera Cyclone IV EP4CE40F23.

Тоже довольно дорогой - меньше чем за 67 тыс. рублей (>800$) за версию mini я не видел. Также OsmoTRX поддерживает BladeRF - тоже LMS6002D+Altera Cyclone IV.

Отраслевые последствия

Оригинальный bladeRF x40 стоит 520$ (около 42 тыс. Вот здесь есть пример сравнения характеристик разных трансиверов: стоит перейти к трансиверам, ведущим свою родословную от PlutoSDR. PlutoSDR (ADALM-PLUTO) - Open Source проект от Analog Devices.

Оригинальный PlutoSDRОн сделан на основе микросхемы-трансивера Analog Devices AD9363 и SoC Zynq Z-7010. Про очень близкий к нему чип трансивера на Хабре есть целая статья: Внутренности SDR чипа AD9361 — когда микроэлектроника выгоднее наркоторговли. Чип этот спроектирован как раз для использования в фемтосотах, и поддерживает full-duplex (причем там поддерживается MIMO 2x2).

Zynq используется для передачи данных трансивера через USB 2. К сожалению, PlutoSDR "из коробки" не поддерживает timestamping (но это можно исправить, об этом - далее). Еще один недостаток PlutoSDR - недостаточно точный кварцевый генератор.
