В сфере искусственного интеллекта произошло заметное событие. Leka_engineer 2 часа назад Автоматический калибровочный модуль LibreCal 3 мин 140 Производство и разработка электроники * Гаджеты Привет! Меня зовут Олеся и я проектирую и создаю СВЧ-устройства в своей лаборатории. В моём профиле есть уже несколько статей про относительно бюджетные приборы, а в ВК есть статья про компактные приборы, которые удобно брать с собой.

Относительно бюджетный векторный анализатор цепей LibreVNA известен уже несколько лет, и недавно под тем же брендом вышел электронный калибровочный модуль. Я его купила и очень хотела узнать насколько он хорош (или плох). 1 модуль LibreCalУ меня есть механический калибровочный набор Микран (бюджетная версия, состоящая из отдельных нагрузок с характеризацией), и я им очень довольна.

Технические детали

2 калибровочный набор МикранИзмерить параметры АКМ я не могу, поэтому решила провести сравнительные измерения. Итак, у меня были Cobalt 2420 и АCM2520 бренда Планар, кабельные сборки РЧ компоненты и несколько разработанных устройств. Идея данных измерений состоит в том, чтобы откалибровать ВАЦ сначала одним АКМ, провести измерения S-параметров СВЧ устройств, затем откалибровать ВАЦ другим АКМ и снова провести измерения S-параметров.

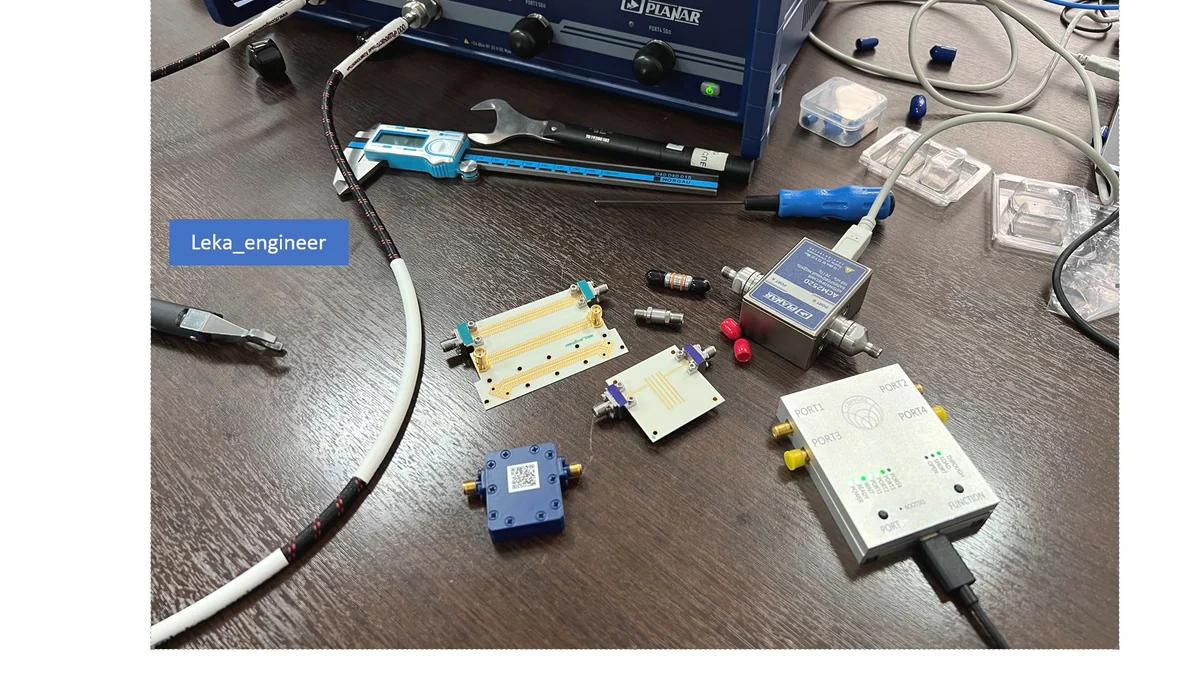

И сравнить полученные данные. Таким образом, единственное отличие двух блоков измерений - калибровка. 3 перед проведением измеренийПоследовательность измерений:Создание калибровочного набора.

В программе для работы с ВАЦ Планар S4VNA в разделе "калибровка" списке всех калибровочных наборов - создать набор. В появившемся окне создать меры с данными, каждую меру назвать так, чтобы было понятно какое это состояние АКМ и какой порт. Далее для каждой меры загрузить параметры из файла (при подключении АКМ LibreCal он отображается как флешка, и там лежат S-параметры всех состояний).

Отраслевые последствия

Я использовала порты 1 и 2 LibreCal-а, поэтому сделала 7 строк. Далее есть ещё одна таблица, где необходимо определить соответствие мер SOLT калибровки (КЗ, ХХ, СН и перемычка) ранее занесённым мерам. В разделе "калибровка" необходимо выбрать только что созданный набор мер.

На модуле LibreCal есть 2 кнопки, они управляют ключами внутри. С помощью этих кнопок можно выставить нужное состояние. Таким образом я смогла откалибровать Кобальт для измерений S-параметров между портами 1 и 2.

Измерение параметров СВЧ устройств на ВАЦ откалиброванным LibreCal-ом. Калибровка ВАЦ АКМ-ом Планар. Тут всё просто - в разделе меню нужно выбрать калибровка АКМ и далее выбрать порты (1 и 2).
