Последовательный TTL-разъём, которого мы заслуживаем

В сфере искусственного интеллекта произошло заметное событие. maybe_elf 31 минуту назад Последовательный TTL-разъём, которого мы заслуживаем Простой 4 мин 1K Энергия и элементы питания Периферия Программирование микроконтроллеров * Перевод Автор оригинала: Christian Kohlschütter Если вы экспериментировали со встроенными устройствами, такими как Raspberry Pi, или у вас не получалось обновить прошивку маршрутизатора OpenWrt, то вы знаете, что делать: подключите USB-Serial TTL адаптер к трём волшебным контактам на материнской плате, обозначенным как RX, TX и GND. Это открывает двери в новую, ранее неизведанную вселенную — мир загрузчиков на ранних стадиях, встроенной диагностики, низкоуровневого восстановления и т. Есть веская причина, почему это недоступно для обычного пользователя: эта область не для них.

Это опасное место, где можно нанести серьёзный ущерб, если дать волю эмоциям. Но мы же не обычные пользователи, верно? Нет, мы бесцеремонно держим нить незащищённых соединительных проводов типа Dupont, подключённых к этим трём контактам UART TTL, свисающих через маленькое отверстие, просверленное в корпусе устройства.

Технические детали

Потому что — ну, вы никогда не знаете, когда вам снова понадобится к ним подключиться, верно? Это не только некрасиво, но и ненадёжно, и небезопасно. Эти провода не предназначены для частого сгибания, в чём я на собственном горьком опыте убедился на примере своего верного NanoPi R4S, который перестал принимать входные сигналы.

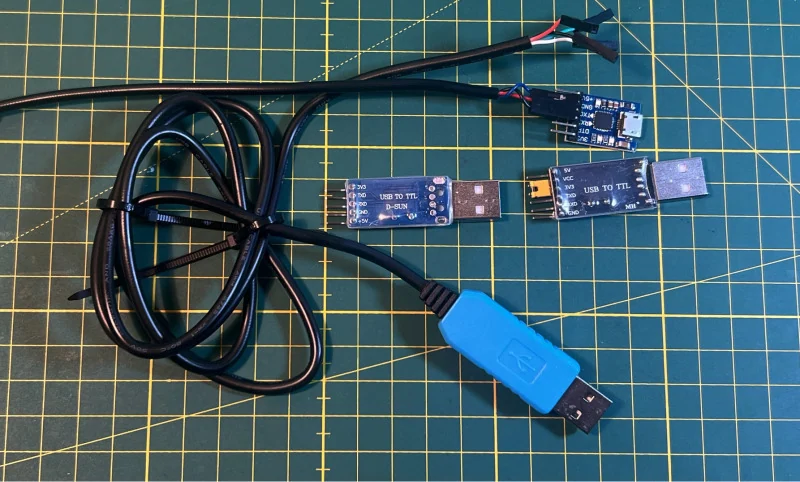

И к чему вы подключаете соединительный кабель? Обычно к USB-TTL адаптеру, который бывает либо дешёвым коротким и предназначенным только для печатной платы, либо вариантом «остаюсь подключённым, даже если вы случайно заденете мой длинный кабель». В любом случае, вы держите его подключённым, потому что — ну, это же очевидно — вы не хотите без необходимости напрягать провода Dupont…Ни одно из решений не выглядит привлекательным: не следует постоянно держать что-либо подключённым без необходимости (по моему собственному опыту, USB-адаптеры получают обратный ток от контактов RX/GND, даже если они не подключены к USB-разъёму), и не следует держать незащищённую печатную плату висящей на трёх тонких проводах.

Мы можем сделать лучше! До: TTL-провода и USB-адаптер последовательного порта, свисающие из маршрутизатора OpenWRT. После: аккуратный и красивый разъем JulietЯ нашёл своё любимое решение проблемы и поэтому предлагаю новый стандарт (обязательная ссылка на xkcd 927), который, надеюсь, приживётся: разъёмы Julet.

Отраслевые последствия

Эти прочные разъёмы обычно используются на электровелосипедах и фактически уже применяются для последовательного TTL-управления (для настройки контроллера электровелосипеда, бортового компьютера и т. ), а также для передачи 48 В! Кабели Julet легко найти на таких сайтах, как AliExpress, обычно они имеют размеры M6 и M8, хотя доступны и другие.

На AliExpress Wiki есть хорошая обзорная страница. В некотором смысле, они напоминают мне Mini-DIN «PS/2». Думаю, старое возвращается.
